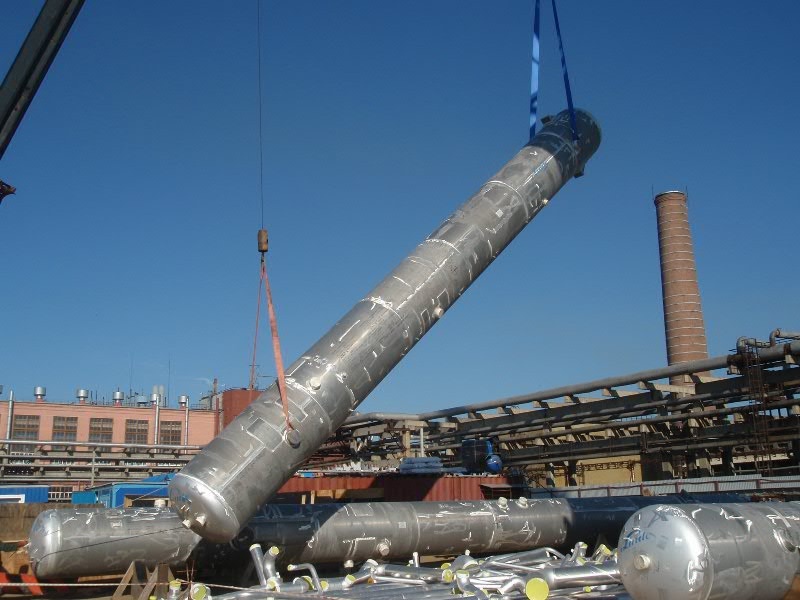

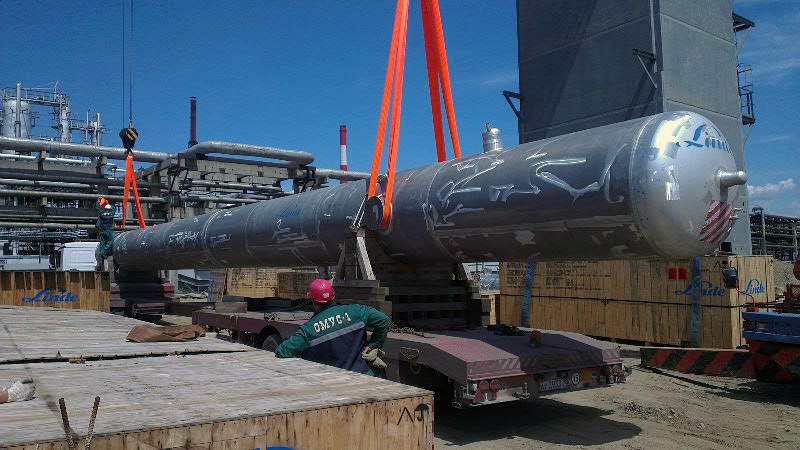

Объем работ: Монтаж металлоконструкций кожуха низкотемпературного бокса, монтаж аппаратов, монтаж и обвязка колонного оборудования, монтаж и сварка технологических трубопроводов из алюминиево-магниевых сплавов с полным соблюдением немецких стандартов. Досборка оборудования (Укрупнительная сборка оборудования)

Объект отличается тем, что используется нетипичная технология: блочная сборка. Это значит, что блоки собираются на месте из мелких частей.

Уникальность данного объекта заключается в строительстве данного высокотехнологического оборудования (низкотемпературного бокса), при строительстве которого необходимо соблюдать целый ряд высокоточных немецких стандартов Linde, как по монтажу, сварке, так и неразрушающему контролю.

Разность рабочих температур высоко пожароопасных веществ участвующих в технологическом процессе низкотемпературного бокса составляет от -196 C до +70 C, что в свою очередь накладывает жесткие требования к сварным соединениям.

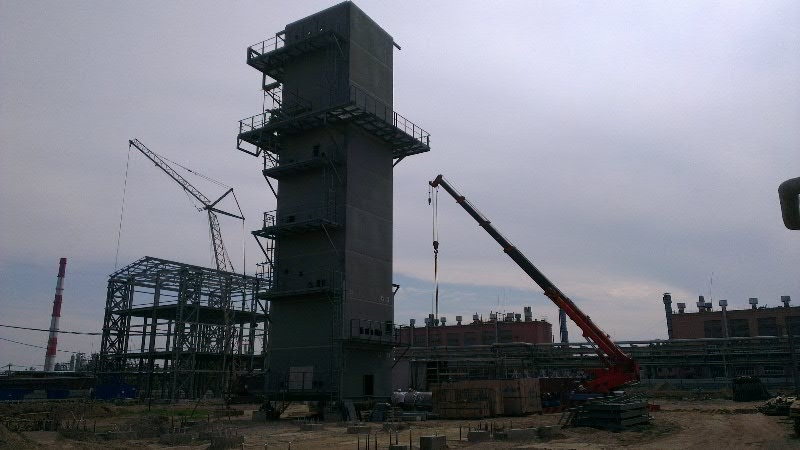

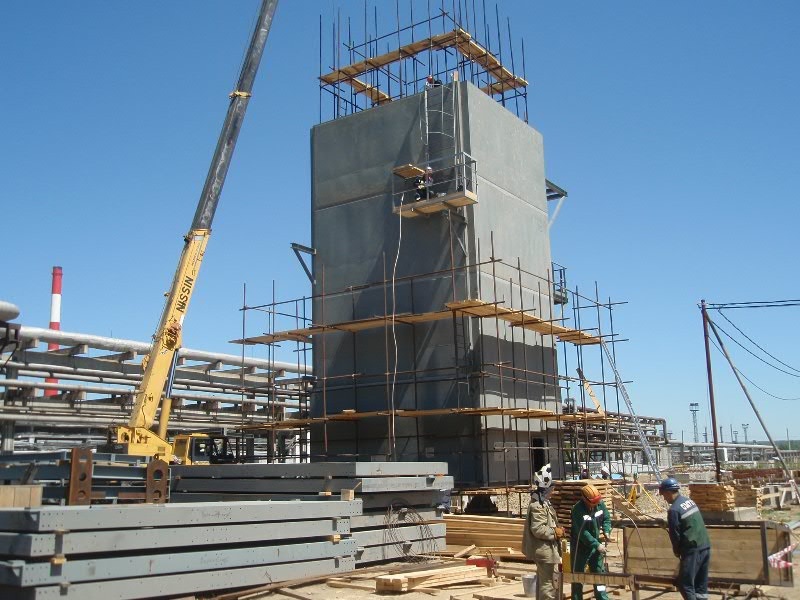

Сложность работы заключается в монтаже крупногабаритного оборудования в ограниченном пространстве низкотемпературного бокса, металлический кожух которого расположен в вертикальном положении относительно горизонта, а также в его обвязке в стеснённых условиях (габариты бокса 5800х6200х28130 мм.). Есть моменты, когда технологически сложную работу должен выполнить один человек, да и он с трудом помещается в бокс, а ведь ему необходимо еще и виртуозно владеть в таких условиях сварочным оборудованием.

Особую сложность вызывает сварка алюминиево-магниевых сплавов. Алюминиево-магниевые сплавы, имеют высокую теплопроводность, большую теплоотдачу, что накладывает ряд трудностей в постоянной настройке и регулировке режимов сварки.

К сварке данных сплавов предъявляются жесткие требования к подготовке материала под сварку: обезжиривание сварочного материала, чистые перчатки сварщика, тщательная подготовка под сварку кромок, установка точнейшего зазора, точное изготовление подкладных колец, защита сварочной ванны от воздействия ветра и атмосферных осадков, сварка секторами для предупреждения возникновения деформационных напряжение в сварном шве, требование к ведению сварки на высоких токах – 250-300 А.

Дополнительной особенностью является сложность неразрушающего контроля сварных соединений в стесненных условиях, длительное время экспозиций, большее количество экспозиций на каждый типоразмер трубопровода, контроль ведётся по ужесточённым требованиям на высокоточную плёнку AGFA D4 позволяющую рассмотреть мельчайшее вольфрамовое включение, мельчающую пору. Основное требование – это отсутствие в сварном соединении какого-либо допустимого дефекта. Допустимых дефектов в сварном шве из алюминиево-магниевого сплава, по требованию Linde – нет!

Наряду со всем, дополнительной сложностью, является работа с иностранными шеф-монтажниками, по новым для нас стандартам. Сотрудничество требует знание немецкого языка.

Хочется отметить, что для нашей организации – это новая, сложная и в то же время интересная работа. Несмотря на все сложности, персонал ОАО «ОМУС-1» участвующий в монтаже подобного высокотехнологического оборудования, справляется с любыми возникающими трудностями, выполняет работу на высоком профессиональном уровне и что важно - качественно. А также максимально получить опыт работы с подобным оборудование.
